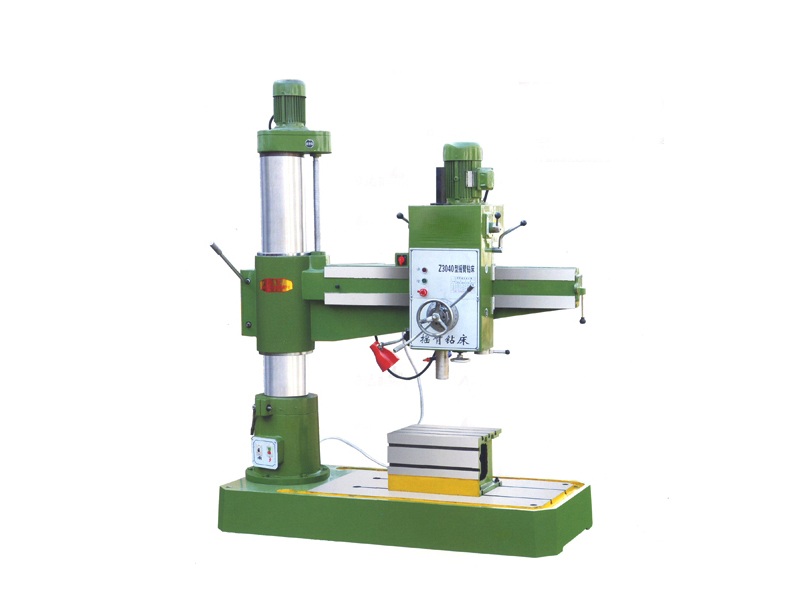

Z3040×13双立柱摇臂钻床

   摇臂钻床分为机械摇臂钻床和液压摇臂钻床,机械摇臂钻床手动锁紧，手动变速，质优价廉，操作比较繁琐，适用于钻小孔，车间维修用等行业。液压摇臂钻床是液压锁紧，液压变速，钻孔直径比较大，精度要求比较高的工件，液压摇臂钻床加工功率高，误差小。主轴箱，立柱，摇臂均采用液压夹紧，主轴正反转，停车，空挡均一个手柄操作，它具有性能完善、方便、易于维修、精度高、刚性好、寿命长等优点。摇臂钻床主要范围：钻孔，攻丝，扩孔都可以，在条件容许条件下还可以进行镗孔，摇臂行程范围内任一点都可以工作到。摇臂钻床摇臂升降为自动，主轴打孔进刀，可自动也可手动。摇臂钻床是通用化设备，主要适用于：钢结构行业，模具行业，大型锅炉行业，矿山配件等行业。摇臂钻床是我厂经过20多年的精心研发和设计的产品，整体结构简单维修方便等特点。将其它钻床的优点聚为一体，使之加大了钻床的加工范围，如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能。
主要参数：

主要技术参数	Z3040*13（双立柱）
钻孔直径（mm）	40
主轴中心至立柱母线距离（mm）	360-1350
主轴箱水平移动距离（mm）	1000/1300
主轴端面至底座工作面距离（mm）	260-1050
主轴行程（mm）	280
主轴圆锥孔	莫氏4号
主轴转速12级（r/min）	32-1200
主轴进给量(m/min)	0.06，0.10，0.25
主轴允许进给抗力(N)	12000
主电机功率（kw）	1.5/2.2
摇臂升降电机功率（kw）	1.1
机床重量（kg）	1600
机床轮廓尺寸(mm)	1900*850*2400

     钻床整体结构上有单立柱和双立柱之分，对于刚接触钻床的用户来讲分不清楚这两者的关系和区别，下面就简单以摇臂钻床为例对钻床的单立柱和双立柱区别进行分析。
1.单立柱摇臂钻床：顾名思义，立柱数量为一个，摇臂和立柱接触在设备加工时摩擦，单立柱在进行工作时候会出现摇臂旋转非常沉重的情况，单立柱钻床设备的摇臂旋转力直接作用在立柱上，这样的操作方式会造成钻床的使用非常费力，尤其是摇臂在立柱升降的两端时这种现象更加严重。
2.双立柱摇臂钻床：同样道理，这种类型摇臂钻床的立柱为两个，分别是内立柱和外力柱。内立柱套在上下轴承上，而外立柱套在内立柱外面。外力柱上的键槽和内立柱上的键要吻合，这样摇臂和立柱之间的间隙较之单立柱摇臂钻床间隙有所增加，减少了两者之间的摩擦并延长了设备的使用寿命。另外，双立柱摇臂钻床专门有轴承进行辅助加工，摇臂摆动灵活大大减少了钻床的加工时间，提升了设备加工效率。钻孔在打孔操作时作用于内立柱的压力被外立柱轻松化解。双立柱钻床的设备稳定性比单立柱钻床要强很多。
相对于单立柱钻床来讲，双立柱钻床由摇臂、内外立柱和轴承结合使用，使用功能更加完善。
以上便是钻床单立柱和双立柱的区别，希望对刚接触钻床行业者有所帮助。
