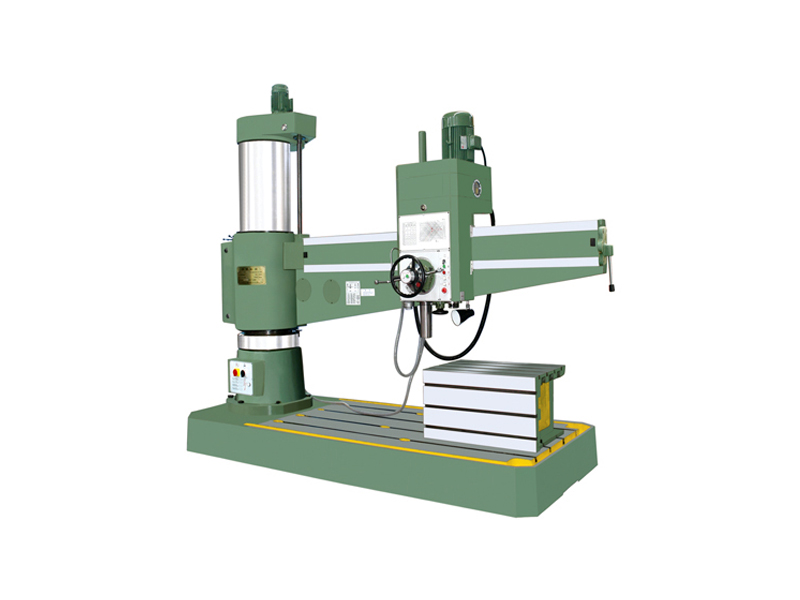

Z3080×25摇臂钻床

产品来源：滕州市高地机床有限公司　更新时间：2021/1/16 10:54:42 　点击次数：3670

Z3080摇臂钻床工作效率高，液压高，加工误差小预选变速，钻孔直径80mm,在配有相应工装的条件下可以镗孔，主轴箱、摇臂、立柱均由液压夹紧；主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修，精度高、刚性好、寿命长等优点。
主要参数：

主要技术参数	Z3080×25
钻孔直径(mm)	80
主轴中心线至立柱母线距离(mm)	630-2620
主轴箱水平移动距离(mm)	1990
主轴下端面至底工作台面距离(mm)	295-1400
摇臂升降距离(mm)	655
摇臂升降速度(m/mm)	1.36
摇臂回转角度 °	±180°
主轴锥孔（莫氏）	莫氏6号
主轴转速范围(r/mm)	20-900
主轴转速级数	12级
主轴进给量范围(mm/r)	0.06-0.53
主轴进给量级数	8级
主轴行程(mm)	400
主轴允许扭矩(公斤/米)	160
主轴允许进给抗力(N)	35000
主轴电机功率(kw )	7.5
机床重量（kg）	10500
机床轮廓尺（L×W×H） (mm)	3380×1450×3350

其结构特点是：
1、主要关键件选用高强度铸铁和特供钢材。
2、经专业化设备连续加工，确保基础部件精良。
3、采用液压预选变速机构，可节省辅助时间。
4、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵更为轻便快捷。
5、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
6、16级主轴转速与进给可选配出经济高效的切削。
7、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
8、完善的安全保护装置和外柱防护。
9、在结构设计方面和在制造过程中，采取了有效措施，使得机床的精度持久性和整机的使用寿命均为加大延长。
广泛的应用于大型设备，用来钻孔、扩孔、锪平面、铰孔、攻螺丝、镗孔。适用于机械加工各部门。
